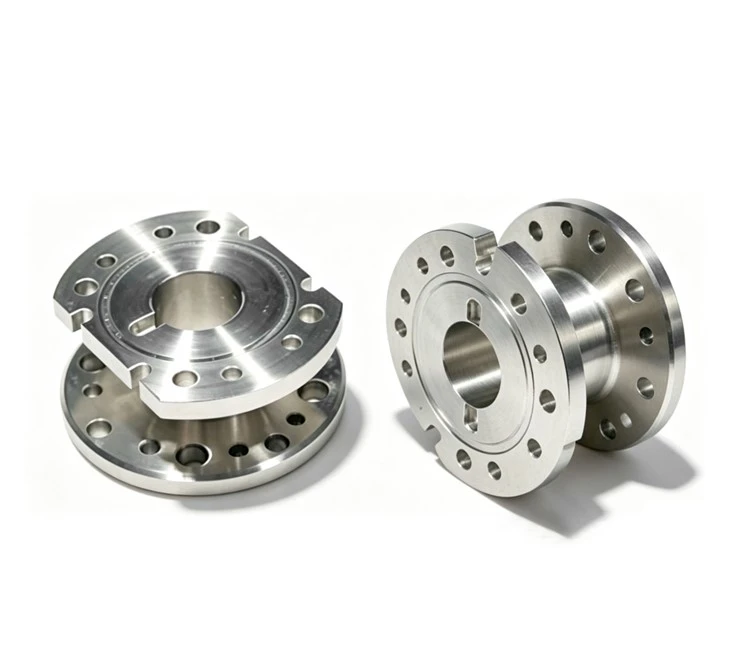

Mecanitzat de connectors de brida integrat
Procés de fabricació integrat OEM
El nostre procés de fabricació complet garanteix una qualitat constant des de la revisió del disseny fins al lliurament final:
1. Revisió d'enginyeria i anàlisi DFM
Abans de la producció, els nostres enginyers avaluen acuradament els dibuixos dels clients i els fitxers 3D per identificar els possibles reptes de fabricació. Mitjançant l'anàlisi de Disseny per a la fabricació (DFM), optimitzem el gruix de la paret, l'estructura de fosa, la dotació de mecanitzat i el posicionament de dades per millorar el rendiment de la fosa i reduir els costos de processament innecessaris.
2. Producció de fosa d'inversió
Utilitzant la tecnologia de fosa d'inversió de vidre d'aigua, produïm geometries complexes de connectors de brida amb superfícies llises i dimensions estables. El procés de fosa és adequat per a components que requereixen estructures complexes, com ara patrons de forats de cargols, superfícies de segellat, interfícies de connexió i dissenys de brides integrats.
3. Mecanitzat CNC de precisió
Després de la fosa, les operacions de mecanitzat de precisió, com ara el tornejat, el fresat, el trepat i l'acabat superficial, es realitzen a casa-. Les àrees crítiques, com ara les cares de la brida, els forats dels cargols i les superfícies de connexió, es mecanitzen segons les estrictes especificacions del client per garantir un muntatge precís i un rendiment de segellat.
4. Inspecció i control de qualitat
Cada lot es sotmet a una inspecció completa, inclosa la mesura dimensional del CMM, les proves de composició del material, la inspecció visual i altres procediments de verificació de qualitat. Es poden proporcionar informes d'inspecció i certificats de material segons els requisits del client.
Anàlisi DFM
L'anàlisi DFM és el pont crític entre el vostre disseny i la producció fabricable. Per a cada projecte de connector de brida integrat, els nostres enginyers realitzen una revisió exhaustiva de la viabilitat de la fosa abans d'invertir en eines:
|
Optimització de geometria complexa: |
Avaluem les matrius de forats de cargol, els perfils de cara de segellat i les transicions del coll de soldadura per garantir que la fosa d'una-peça elimina les juntes de muntatge i els camins de fuites |
|
Uniformitat de gruix de paret: |
Identificació de punts calents i riscos de contracció per prevenir la porositat interna a les transicions de parets gruixudes-primes comunes als connectors de brida |
|
Alineació de dades de mecanitzat: |
Definició de l'orientació òptima de fosa per minimitzar el marge de mecanitzat i reduir els residus de material fins a un 40% |
|
Estratègia de tolerància: |
Mapeig com a-toleràncies de colada (±0,2 mm) amb dimensions mecanitzades crítiques per equilibrar el cost i la precisió |
El nostre informe DFM s'entrega en un termini de 48 hores, cosa que us ofereix modificacions de disseny accionables que milloren la castabilitat alhora que conserven el rendiment funcional.
Material i especificacions de fabricació
|
Categoria |
Detalls |
|
Materials |
304, 316, 316L, CF8M, WCB, 20#, 45#, 42CrMo, A356 i aliatges personalitzats |
|
Interval de pes |
0,05 kg – 15 kg per peça |
|
Dimensions màximes |
600 × 600 × 400 mm |
|
Tolerància al càsting |
±0,2 mm |
|
Acabat superficial |
Ra 3,2 – 6,3 μm (com a-col·locació), post-mecanitzat a graus més fins |
|
Certificacions |
IATF 16949, ISO 9001 |
Garantia de qualitat i inspecció
Cada connector de brida se sotmet a un rigorós control de qualitat:
|
Precisió dimensional: |
Verificació CMM de l'espaiat entre els forats dels cargols, la planitud de la cara de la brida i la concentricitat del forat |
|
Integritat estructural: |
Inspecció radiogràfica-X per a la detecció de porositat interna i esquerdes |
|
Verificació del material: |
Anàlisi de la composició química basada en espectròmetre- |
|
Traçabilitat: |
Registres complets de lots de producció i informes d'inspecció per a cada comanda |
Aplicacions típiques
Els nostres connectors de brida-mecanitzats de precisió serveixen a aplicacions crítiques en diverses indústries:
|
Automoció: |
Brides de sortida del turbocompressor, plaques de connexió del convertidor catalític, connectors integrats del col·lector d'escapament |
|
Maquinària pesada: |
Adaptadors de brida del sistema hidràulic, connectors de la carcassa de la bomba |
|
Marina i energia: |
Conjunts d'escapament i brides de canonades resistents a la corrosió- |
|
Industrial general: |
Solucions de connexió de canonades personalitzades segons les especificacions del client |
PMF
|
Q1: |
Quins formats de dibuix acceptes? |
|
A1: |
Acceptem fitxers STEP, IGS, PDF i DWG. Els nostres enginyers revisen tots els enviaments en un termini de 48 hores i proporcionen comentaris de DFM sense cap càrrec. |
|
Q2: |
Pots igualar certificacions de materials específiques? |
|
A2: |
Sí. Oferim informes de composició del material, certificats de proves mecàniques i documentació d'inspecció de tercers-a petició. Tots els materials són traçables als certificats de molí. |
|
Q3: |
Quins materials pots produir? |
|
A3: |
Fabriquem connectors de brida amb acer inoxidable, acer al carboni, acer aliat, aliatge d'alumini i altres materials metàl·lics personalitzats segons els requisits de l'aplicació. |
