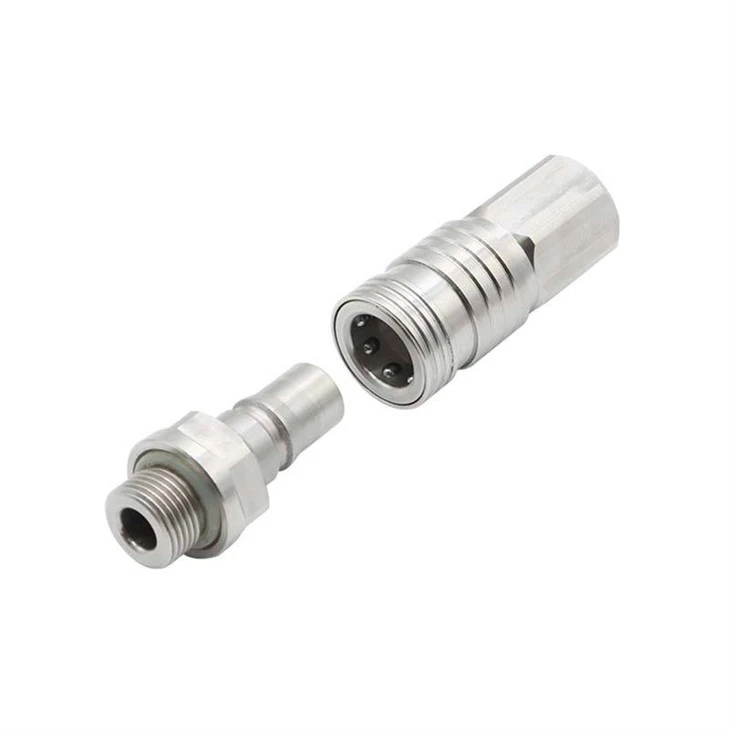

Acoblament ràpid mecanitzat CNC refrigerat per líquid

Visió general del producte

Funció:	Connexió ràpida-sec o sense-vessament per a aigua, glicol, fluid dielèctric i refrigerants PAO
Construcció:	Cos monolític mecanitzat a partir d'acer inoxidable o barra d'alumini; porositat zero
Interfície de segell:	Ranures-mecanitzades de precisió-d'anelles tòriques i superfícies de segellat-planes
Personalització:	Fabricat íntegrament segons dibuixos STEP, IGES o PDF del client
Flexibilitat de volum:	Prototips de lots des de 100 peces fins a una producció automatitzada-de gran volum

Procés de fabricació OEM

Etapa	Activitat	Sortida
Revisió d'Enginyeria	Comprovació de viabilitat del dibuix de 48 hores	Informe DFM amb optimització de la geometria del segell
Disseny d'accessoris	Elements de subjecció hidràulics personalitzats	Concentricitat repetible per a la producció per lots
Mecanitzat CNC	Tornejat i fresat de 4/5 eixos	Cos, rosques i ranures de segellat en una configuració
Desbarbat i neteja	Flux de refrigerant d'alta-pressió + ultrasònic	Zero residus d'encenalls als conductes de refrigeració interns
Tractament superficial	Passivació o anodització	Resistència a la corrosió adaptada a la química del refrigerant
Inspecció	CMM + prova de descens de pressió	Validació-a prova de fuites abans de l'enviament

Selecció de material per tipus de refrigerant

Acordem el material i el tractament de la superfície amb la vostra química del refrigerant, no un predeterminat genèric.

Material	Refrigerants compatibles	Propietat clau	Aplicació típica
Inoxidable 304/316	Aigua, glicol, PAO	Resistència a la corrosió	Col·lectors CDU del centre de dades
6061-T6 Alumini	Fluids dielèctrics	Segell lleuger i anoditzat	Plaques de refrigeració de bateries EV
Llautó C36000	Aigua desionitzada	Maquinabilitat, cost	Enfriadors de processos industrials
Aliatges personalitzats	Per especificació	Com sigui necessari	Plaques fredes aeroespacials

Cada calor s'envia amb informes de proves de molí (MTR) i verificació d'espectrometria d'emissió òptica.

product-1080-712

Capacitat de mecanitzat CNC

Les nostres instal·lacions de Ningbo maquinen components d'acoblament ràpid mecanitzats per CNC refrigerats per líquid amb paràmetres ajustats per a la integritat del segell i el rendiment del flux:

Paràmetre	Especificació
Diàmetre màxim del cos	80 mm
Longitud total màxima	150 mm
Precisió del fil	ISO 6H / 6g o més ajustat per dibuix
Concentricitat de la ranura de la junta tòrica{0}	Menor o igual a 0,02 mm
Rugositat de la superfície de segellat	Ra 0,8-1,6 μm
Acabat de la superfície de pas interior	Ra 3,2 μm (minimitza la caiguda de pressió)
Equipament	Centre de gir de 4 eixos + 5-eix VMC

Anàlisi DFM per a acoblaments ràpids

Optimitzem la fiabilitat de la refrigeració líquida abans de tallar el metall:

Uniformitat del gruix de la paret: Evita la distorsió durant la soldadura forta o soldadura de plaques col·lectores adjacents
Radi de la trajectòria del flux: Vores internes amb un radi superior o igual a 1 mm per eliminar la turbulència i la cavitació
Ubicació de la ranura del segell: Col·locat lluny de la desviació de la rosca per evitar l'extrusió de l'-anell tòric sota pressió
Disseny de funcions de retenció: ranures d'anell de fixació-o baioneta mecanitzades a ±0,05 mm per a una força de retenció consistent

Protocol d'Inspecció de Qualitat

La inspecció s'adreça als modes de fallada que realment aturen els sistemes de refrigeració:

Comproveu	Mètode	Estàndard / Tolerància
Diàmetre i longitud del cos	CMM	±0,05 mm
Diàmetre de pas de rosca	Calibre de rosca + CMM	ISO 1502
{0}}amplada/profunditat de la ranura de la junta tòrica	Comparador òptic	±0,02 mm
Neteja del pas interior	Comptador de partícules	ISO 4406 Classe 18/16/13
Integritat del segell	Prova de descens de pressió	Fuga menor o igual a 0,1 ml/min a 1,5 vegades la pressió de treball
Verificació del material	Espectrometria OES	Per lot

Certificacions: IATF 16949 · ISO 9001 · Traçabilitat del lot complet des del nombre de calor de la matèria primera fins a la peça acabada

Aplicacions típiques

Unitats de distribució de refrigeració líquida del centre de dades (CDU)
Connexions d'entrada/sortida del paquet de bateries EV/HEV
Circuits de refrigeració per làser industrial
Enfriadors d'eines de fabricació de semiconductors
Bucles de refrigeració d'equips d'imatge mèdica (MRI/TC).

PMF

Q1:	Quin és el vostre MOQ?
A1:	100 peces per a la validació de prototips; 1,000+ per als preus de producció.
Q2:	Pots coincidir amb estàndards de fil específics?
A2:	Sí, rosques BSPP, BSPT, NPT, UNF i mètriques mecanitzades segons les vostres especificacions.
Q3:	Pressiones-provar cada part?
A3:	Prova de caiguda de pressió al 100% als primers articles; Mostra AQL en producció. Prova completa del 100% disponible a petició.
Q3:	Quines químiques de refrigerants són compatibles?
A4:	Seleccionem el material i el tractament de superfícies en funció del vostre full d'especificacions del refrigerant-aigua, glicol, fluid dielèctric o PAO.
